Tu plano no es el documento original de tu proyecto. Es una consulta a una base de datos. Suena raro dicho así, pero esa frase encierra la diferencia entre un permiso que entra a la primera y uno que da vueltas durante meses.

El plano que se contradice solo

Si alguna vez un trámite te regresó con observaciones, lo más probable es que haya sido por esto: la columna que está en el plano estructural no aparece en el arquitectónico, o una pared se movió en una revisión y nadie la actualizó en el eléctrico. Cada disciplina se dibujó por su lado y, al juntarse, no calzaron. No es falta de oficio de quien dibuja; es que sostener cinco juegos de planos sincronizados a mano, cada vez que algo cambia, es una tarea que tarde o temprano se rompe.

La salida no es revisar con más cuidado. Es trabajar de un modo en el que esa contradicción no pueda siquiera nacer.

Cómo funciona por dentro

Tu edificio existe como datos antes que como dibujo

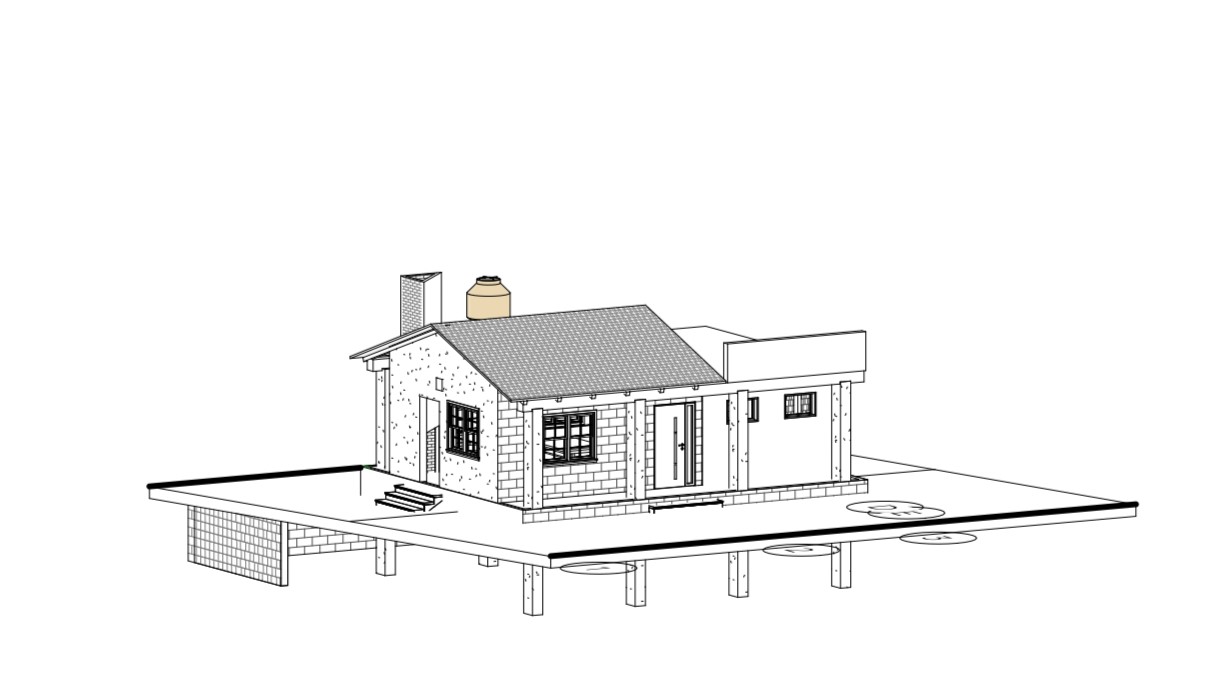

El trabajo no arranca en los planos. Arranca en un modelo tridimensional de tu edificio levantado en Revit 2027, donde la arquitectura, la estructura y las instalaciones comparten el mismo espacio y se reconocen entre sí. Los planos vienen después y se desprenden de ese modelo, como fotografías tomadas a un mismo objeto desde distintos ángulos.

Vale la pena entender qué es Revit de verdad, porque casi nadie lo dice: no es un programa de dibujo, es una base de datos de tu edificio. Cada muro, cada columna, cada ventana es un registro con su material, su medida y su posición. Cuando se genera una planta o un corte, por debajo se está consultando esa base y dibujando el resultado. Por eso, el día que una pared se mueve, todas las vistas donde aparece se actualizan a la vez: leen del mismo dato. La inconsistencia entre planos deja de ser un riesgo que hay que vigilar y pasa a ser, sencillamente, imposible.

Una sola llave para todo: el código CSI

A cada elemento del modelo se le asigna un código CSI MasterFormat. CSI son las siglas del Construction Specifications Institute, la organización estadounidense que desde 1948 mantiene el estándar con el que se ordenan, especifican y presupuestan las obras en toda Norteamérica. MasterFormat es ese estándar: el sistema de códigos que la industria usa para nombrar cada partida de construcción con un número único, igual para todos, en lugar de descripciones sueltas que cada quien escribe a su manera.

El código se lee por niveles. La primera pareja de dígitos es la división —la gran familia del trabajo—, y de ahí baja a sección y subsección hasta el detalle exacto de la partida. Estos son códigos reales tal como salen en tus planos:

División · Sección · Detalle
03 21 11      →  Barras de refuerzo de acero
04 26 00.1    →  Pared de bloque de 4"
08 51 13      →  Ventana de aluminio
09 30 00      →  Cerámica de piso

Tu proyecto se clasifica con las divisiones que de verdad lo componen: 03 Concreto para fundaciones, vigas y losas; 04 Mampostería para los muros de bloque; 05 Metales para el acero estructural; 08 Aberturas para puertas y ventanas; 09 Acabados para repellos, cerámica y pintura; 22 Plomería; 23 Climatización; 26 Eléctrico; y 31 Movimiento de tierra. Un mismo idioma del cimiento al acabado, y el mismo que reconoce Revit a través de sus parámetros de keynote, código de ensamblaje y OmniClass.

Para que esa clasificación no se haga elemento por elemento, sobre Revit corre pyRevit, una capa de automatización en lenguaje IronPython. Una de sus rutinas, Autotag Keynotes, recorre el modelo completo y rotula cada elemento con su código —su keynote—, tomándolo de un archivo de texto que el propio sistema de presupuesto genera para tu obra. El contrato es estricto, y conviene saberlo: si un elemento no tiene un código CSI válido en ese archivo, no se inventa una etiqueta, se omite. Lo que ves rotulado en el plano es exactamente lo que existe y lo que se va a cotizar. Y esa misma regla manda en todo el sistema: el CSI es la llave maestra, nunca un nombre o una marca improvisada.

El acotado y la emisión de los planos

Otra rutina, Autodim by Axis, coloca las cotas alineándolas a los ejes estructurales del edificio, sin que nadie las trace a mano una por una. Con el modelo ya clasificado y acotado, las plantas, los cortes, las elevaciones y los cuadros de cantidades se emiten directamente desde él, coordinados de origen. Sobre esa base se prepara el formulario F-01 de la AMDC, completo y firmado, listo para ingresar sin observaciones de forma.

Míralo en acción

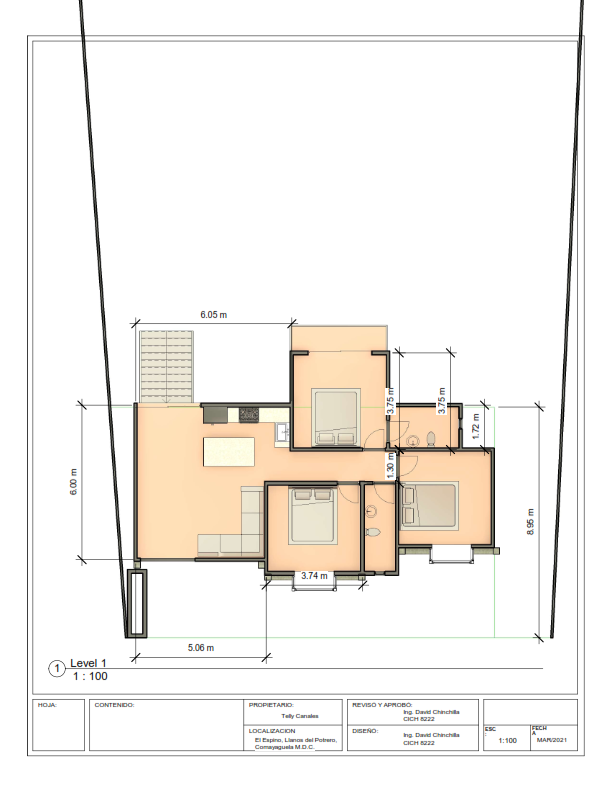

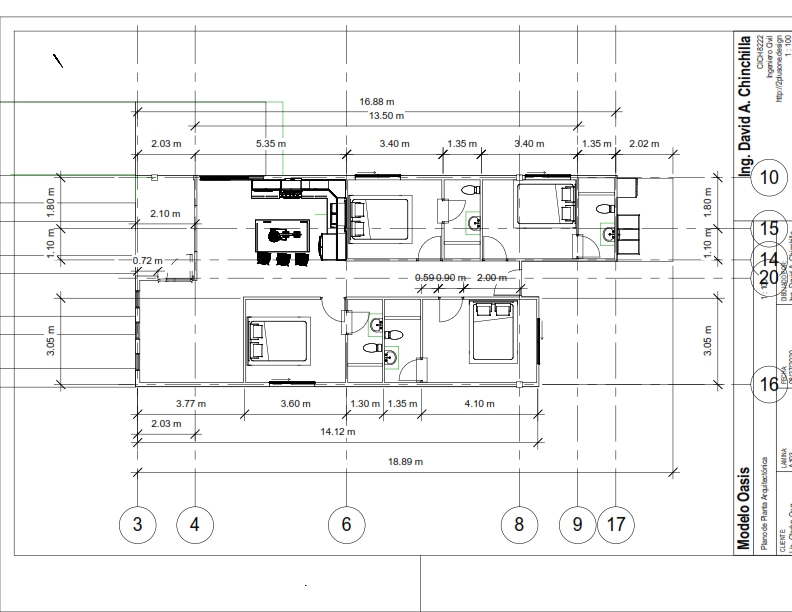

No tienes que confiar en la palabra "coordinado". En la galería de este servicio están planos reales que recibe un cliente: planta acotada, distribución y cuadro de áreas, con el cajetín firmado y la escala 1:100. Fíjate en las cotas —cada medida sale del modelo, no de una regla sobre el papel—. Eso es exactamente lo que entra a la AMDC, ya rotulado por código CSI y sin observaciones de forma.

Lo que recibes

• Juego completo de planos —arquitectura, estructura, electricidad y plomería— en PDF, DWG e IFC
• Formulario F-01 de la AMDC firmado por el Ing. David Chinchilla, CICH 8222
• Memoria de cálculo estructural en PDF
• Una guía del trámite municipal, etapa por etapa, para que sepas siempre qué sigue

Lo que ganas

Dos cosas que se pagan solas. La primera: tu permiso entra una vez, sin el círculo de rechazo y corrección que le cuesta semanas a la mayoría de los proyectos. La segunda es más grande, y casi nadie la aprovecha. El modelo que se construyó para tus planos es el mismo que después calcula tu presupuesto exacto y produce tus renders fotorrealistas. Pagas una vez por levantar el gemelo digital de tu edificio, y ese activo rinde tres veces. No estás contratando tres proveedores sueltos que no se hablan entre sí; estás levantando un proyecto que se sostiene de principio a fin.

Ese mismo código CSI que aquí recibe cada muro y cada ventana es, palabra por palabra, el que tu presupuesto usa después para contar materiales sin equivocarse.

Cuánto tarda

Tu juego de planos y la documentación F-01 quedan listos en un máximo de 48 horas desde que tenemos toda la información: escritura del lote, dimensiones, topografía y tu programa de necesidades. El tiempo de aprobación posterior lo marca la AMDC, no nosotros.

Qué necesito de ti

La escritura o el documento del lote, sus dimensiones y la topografía básica del terreno, y la lista de lo que buscas: cuántas habitaciones, cuántos baños, qué áreas y para qué uso vas a darle al edificio.

Referencias y herramientas

• MasterFormat (CSI) — estándar internacional que clasifica cada partida de obra: Construction Specifications Institute
• Autodesk Revit — la plataforma BIM donde vive el modelo de tu edificio: autodesk.com/products/revit
• pyRevit — capa de automatización de código abierto que corre sobre Revit: github.com/pyrevitlabs/pyRevit
• IFC / openBIM — el formato abierto en el que también recibes tus planos, sin quedar atado a un programa: buildingsmart.org
